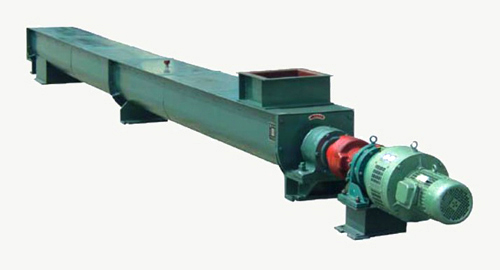

LS型螺旋輸送機
LS型螺旋輸送機
LS型螺旋輸送機等效采用SO1050標準設計、制造，符合ZBJ81005.1～2～88專業標準，結構新穎，頭、尾部軸承移至殼體外；中間吊軸承采用滾動、滑動可以互換的兩種結構，鈞設防塵密封裝置；出料端設有清掃裝置；進出料口位置布置靈活；整機噪音低，適應性強、操作維修方便。該機采用的密封件是尼龍和聚四氟乙烯樹脂類，具有阻力小，密封、耐磨性好等特點。選用滑動瓦的軸瓦材料有鑄銅瓦，合金耐磨鑄鐵，銅基石墨少油潤滑瓦等幾種供選擇。
LS型螺旋輸送機的螺旋直徑100～1250mm，共有11種規格，長度4～70m，每隔0.5m為一檔，選型時應符合標準公稱長度，特殊需要時可以選配，另行提出訂貨要求。該機驅動采用XWD系列擺線針輪減速機，有單端驅動（C1制法）和雙端驅動（C2制法）兩種方式，螺旋機長度≤35m的按C1制法，即單端驅動，螺旋機的中間吊軸承分滾動吊軸承（M1制法）和滑動吊軸承（M2制法）兩種。輸送物料溫度≤80℃的一般采用M1制法，輸送物料溫度＞80℃或輸送濕料時宜選用M2制法。
LS型螺旋輸送機主要技術參數
|
規格型號
|
LS100
|
LS160
|
LS200
|
LS250
|
LS315
|
LS400
|
LS500
|
LS630
|
LS800
|
LS1000
|
LS1250
|
|
螺旋直徑
|
100
|
160
|
200
|
250
|
315
|
400
|
500
|
630
|
800
|
1000
|
1250
|
|
螺距
|
100
|
160
|
200
|
250
|
315
|
355
|
400
|
450
|
500
|
560
|
630
|
|
轉速（r/min）
|
140
|
112
|
100
|
90
|
71
|
71
|
63
|
50
|
40
|
32
|
25
|
|
輸送量（m3/h）
|
2.2
|
7
|
13
|
22
|
49
|
62
|
98
|
140
|
200
|
280
|
380
|
|
轉速（r/min）
|
112
|
90
|
80
|
71
|
56
|
56
|
50
|
50
|
32
|
25
|
20
|
|
輸送量（m3/h）
|
1.7
|
6
|
10
|
18
|
39
|
49
|
78
|
112
|
160
|
220
|
306
|
|
轉速（r/min）
|
90
|
71
|
63
|
56
|
45
|
45
|
40
|
32
|
25
|
20
|
16
|
|
輸送量（m3/h）
|
1.4
|
5
|
8
|
14
|
29
|
39
|
62
|
90
|
126
|
176
|
245
|
